Suis Mikro 5a 125 250v

Suis Mikro 5a 125 250vialah suis tindakan snap kecil yang digunakan untuk menghidupkan dan mematikan litar elektrik sehingga maksimum 5a pada had operasi yang ditetapkan dengan 125 v AC dan 250 v AC. Ia biasanya digunakan dalam peralatan elektronik, sistem kawalan, mesin layan diri, peralatan pejabat, pintu dan penutup, peralatan, dll.

Sahkan bahawa selain penarafan sedia ada, jenis beban, jenis penggerak, daya, konfigurasi terminal, dimensi dan keadaan persekitaran adalah sesuai untuk penggunaan yang anda rancang untuk komponen.

Apakah Maksud 5A 125/250VAC?

Penamaan "5A 125/250VAC" biasanya menunjukkan bahawa suis boleh menguruskan maksimum 5 amp pada voltan 125 volt AC atau 250 volt AC jika digunakan dengan beban yang sesuai seperti yang disyorkan oleh pengilang.
Spesifikasi ini biasanya digunakan untuk beban rintangan.

Peranti seperti motor, solenoid, pemampat, lampu, transformer dan unit bekalan kuasa elektronik mungkin mengalami arus masuk yang tinggi atau arka elektrik. Dalam kes sedemikian, mungkin perlu menggunakan peranti dengan penarafan beban yang berbeza atau penggunaan peranti penindasan yang sesuai.

Ini mewakili penarafan AC. Walau bagaimanapun, ini tidak menjamin bahawa suis diluluskan untuk digunakan pada 125VDC atau 250VDC. Sentiasa cari penarafan DC yang berbeza dalam lembaran data yang diberikan sebelum meneruskan.

Bagaimana Suis Mikro Berfungsi?

Suis mikro menggunakan mekanisme snap-action. Sebaik sahaja penggerak masuk ke lokasi yang tepat, spring dalaman menukar keadaan sentuhan dengan cepat. Oleh itu, ia membolehkan kebolehpercayaan suis yang sangat baik walaupun pergerakannya yang minimum dan titik operasi yang berterusan.

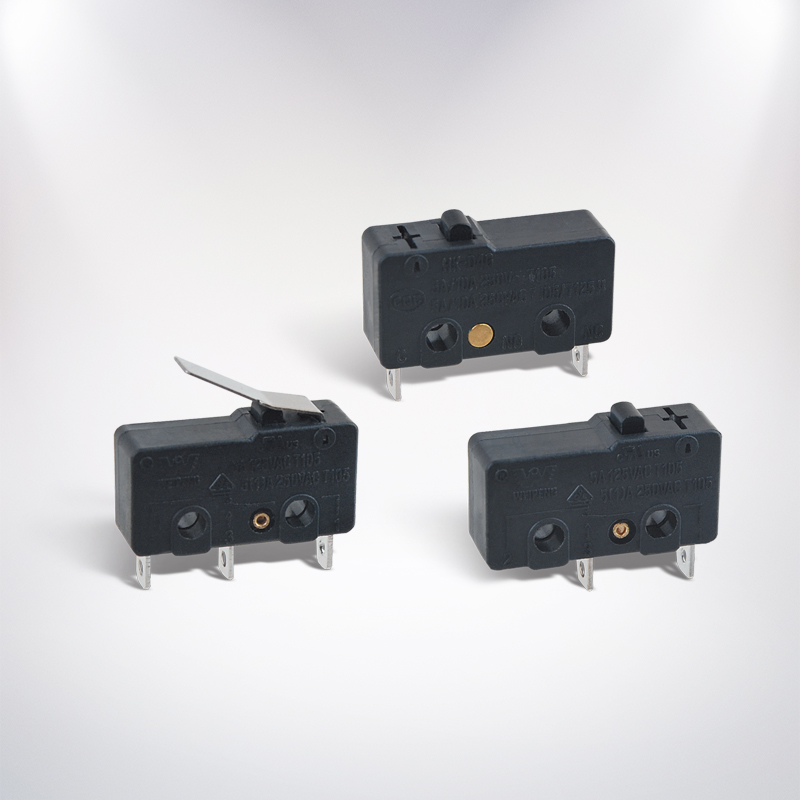

Antara jenis penggerak biasa ialah pelocok, tuil engsel, tuas penggelek dan penggelek simulasi. Jenis penggerak yang sesuai dipilih berdasarkan ruang yang ada, arah pergerakan, dan daya serta jarak yang diperlukan untuk proses tersebut.

Konfigurasi Terminal SPDT

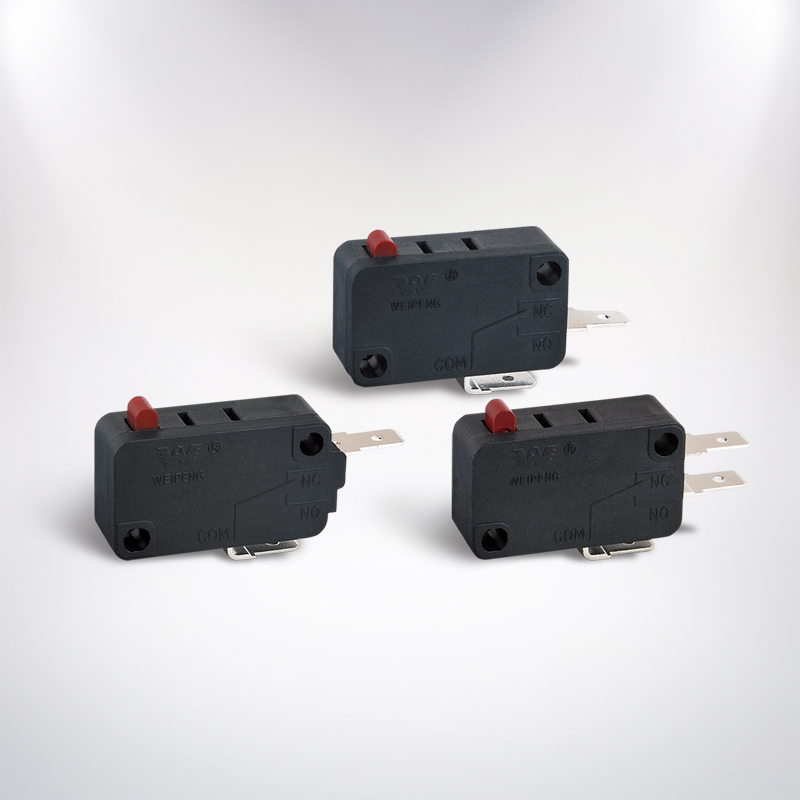

Beberapa model 5A beroperasi dalam mod SPDT (Single Pole Double Throw). Terminal biasa dalam SPDT ialah COM, NC, dan NO.

Apabila litar diaktifkan dengan menekan penggerak, gunakan COM bersama-sama dengan NO. Sebaliknya, gunakan COM dalam kombinasi dengan NC apabila litar harus kekal tertutup dalam keadaan siap sedia, dan menjadi terbuka apabila penggerak dihidupkan. Pastikan anda mengesahkan pelabelan pada suis sebenar sebelum proses pendawaian.

Apakah Suis Mikro Sensitif?

Suis mikro yang sensitif beroperasi dengan daya yang agak rendah. Ia berguna apabila suis digerakkan dengan bantuan pintu ringan, tab plastik, mekanisme kecil atau pergerakan terhad.

Sensitiviti ditentukan oleh lebih daripada penilaian semasa. Semak spesifikasi berikut:

• Daya kendalian dan daya pelepas
• Praperjalanan dan lebihan perjalanan
• Kedudukan operasi
• Jenis dan panjang penggerak
• Kehidupan mekanikal dan elektrik

Penggunaan tuil penggelek boleh meminimumkan usaha yang diperlukan daripada sistem luaran. Walau bagaimanapun, penjajaran yang tidak betul boleh menyebabkan tekanan sisi dan kegagalan awal. Ia harus berfungsi dengan betul, beroperasi tanpa melebihi spesifikasi overtravelnya.

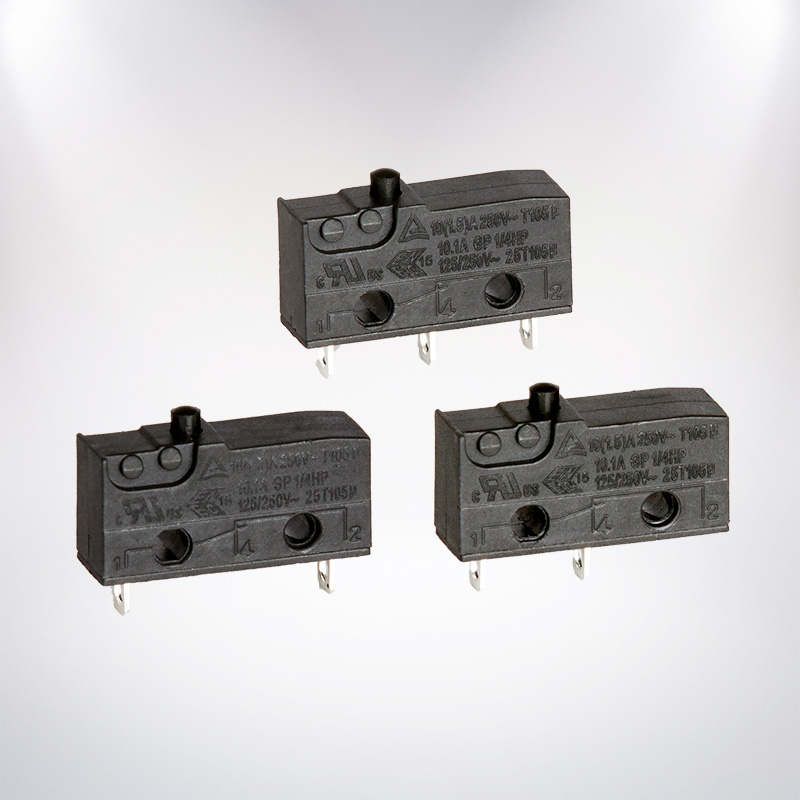

Suis Mikro 5A, 10A, 16A dan 21A

Suis mikro dihasilkan dalam versi penilaian semasa yang berbeza, iaitu 5A, 10A, 16A, dan 21A. Penarafan semasa yang lebih tinggi tidak semestinya pilihan yang tepat; adalah penting bahawa suis mesti sentiasa selaras dengan voltan aplikasi, jenis beban, ukuran, jenis terminal dan piawaian.

Apabila anda melihat Suis Mikro yang dinilai pada 5A pada kedua-dua 125V dan 250V dengan model lain yang dinilai pada 10A, 16A, dan 21A anda harus membandingkan semua spesifikasi dan bukannya hanya melihat pada penarafan. Suis berkadar lebih tinggi mungkin berbeza daripada model berkadar rendah dalam ciri reka bentuk seperti lubang pelekap, perjalanan penggerak, kedudukan terminal dan dimensi sesentuh.

Beban dan Pertimbangan Keselamatan

Sebelum menyambungkan beban, adalah perlu untuk mengenal pasti bukan sahaja arus biasa tetapi juga arus masuk atau permulaan. Beban rintangan biasanya lebih mudah ditangani daripada beban induktif atau kapasitif. Motor dan solenoid boleh menghasilkan percikan bunga api yang boleh membahayakan sesentuh walaupun arus biasa di bawah 5 A.

Dalam aplikasi utama, penebat yang sesuai, perlindungan beban lampau, perlindungan mekanikal dan kepungan harus digunakan. Pemasangan suis yang betul biasanya perlu dilakukan supaya ia memutuskan wayar pengalir seperti yang ditentukan oleh reka bentuk peralatan dan peraturan elektrik tempatan.

Sebelum kerja pemasangan atau ujian dalam hal ini, putuskan sambungan bekalan utama. Pendawaian voltan sesalur hendaklah sama ada disiapkan atau diperiksa oleh profesional yang berkelayakan.

Petua Pemasangan dan Pemasangan

Sentiasa periksa dimensi badan, jarak lubang pelekap, ketinggian penggerak, jenis terminal dan kedudukan operasi sebelum membuat pesanan. Suis yang kelihatan serupa tidak semestinya boleh ditukar ganti.

Penggerak perlu ditekan ke arah yang betul dan ia tidak boleh digunakan sebagai hentian mekanikal yang keras melainkan dinyatakan sebaliknya oleh pengilang. Kesan yang berlebihan, tekanan sisi, kelembapan, lembapan dan getaran mesti dielakkan.

Terdapat pelbagai jenis terminal yang biasa digunakan; ia termasuk terminal pateri, tab sambungan pantas, pin PCB dan terminal wayar. Gaya boleh dipilih berdasarkan teknik pemasangan yang digunakan dan ketersediaan ruang.

Cara Memilih Model yang Betul

Gunakan senarai semak ini sebelum membeli:

• Sahkan voltan AC atau DC dan arus beban sebenar.
• Kenal pasti sama ada beban adalah perintang, induktif, kapasitif, motor atau lampu.
• Pilih SPDT, SPST-NO, atau SPST-NC mengikut litar.
• Pilih daya kendalian dan gaya penggerak yang diperlukan.
• Bandingkan dimensi pelekap dan kedudukan terminal.
• Semak suhu operasi, pengedap, hayat elektrik dan kelulusan.
• Minta lembaran data rasmi untuk nombor bahagian yang tepat.

Soalan Lazim: Suis Mikro Sensitif SPDT 5A 125/250VAC

Apakah suis mikro sensitif SPDT 5A 125/250VAC?

Suis ialah peranti daya rendah dan snap-action dengan terminal biasa dan dwi output. Penarafan arus maksimumnya ialah 5A apabila dikendalikan dalam keadaan terkawal.

Bolehkah saya menggunakannya untuk 250VDC?

Tidak, walaupun penandaan 125/250 VAC mewakili penarafan AC, ia tidak memberikan penarafan untuk voltan DC. Sentiasa cari suis dengan voltan DC dan penarafan arus yang dinyatakan.

Apakah perbezaan antara NO dan NC?

Suis yang biasanya terbuka membenarkan elektrik mengalir apabila tiada apa-apa yang ditekan pada suis, manakala suis yang biasanya tertutup membenarkan elektrik mengalir apabila penggerak ditekan.

Bolehkah suis mikro 5A mengawal motor?

Walaupun arus motor di bawah 5A, suis mungkin tidak berfungsi dengan betul. Kenal pasti arus permulaan dan arka induktif yang mungkin melebihi kapasiti suis. Nilai kapasiti beban motor atau gunakan geganti atau penyentuh.

Bolehkah saya menggantikan suis 5A dengan model 16A atau 21A?

Ia hanya jika penggantian mempunyai saiz yang sama dari segi dimensi, pergerakan penggerak, susunan terminal, susunan sesentuh, penarafan voltan dan pensijilan. Penarafan kuasa yang lebih besar itu sendiri tidak mencukupi.

Berapa lama suis mikro bertahan?

Jangka hayat produk ditentukan oleh beban, kekerapan mesej, penjajaran, persekitaran dan kualiti pemasangan. Kehidupan mekanikal dan elektrik adalah istilah yang berbeza; oleh itu spesifikasi hayat elektrik hendaklah diikuti dengan sewajarnya berkenaan dengan beban sebenar.

Untuk membuat kesimpulan, yangSuis Mikro 5a 125 250vadalah pilihan yang berdaya maju untuk kawalan AC bersaiz kecil dan sistem pengesan kedudukan jika beban dan parameter mekanikal adalah sesuai. Sahkan spesifikasi, pilih terminal dan penggerak yang betul untuk SPDT, dan gunakan relay atau penyelesaian tugas berat untuk peranti dengan arus masuk yang ketara atau untuk aplikasi elektromekanikal yang menuntut.
