Suis Rocker Bernyala: Jenis, Pendawaian dan Panduan Membeli

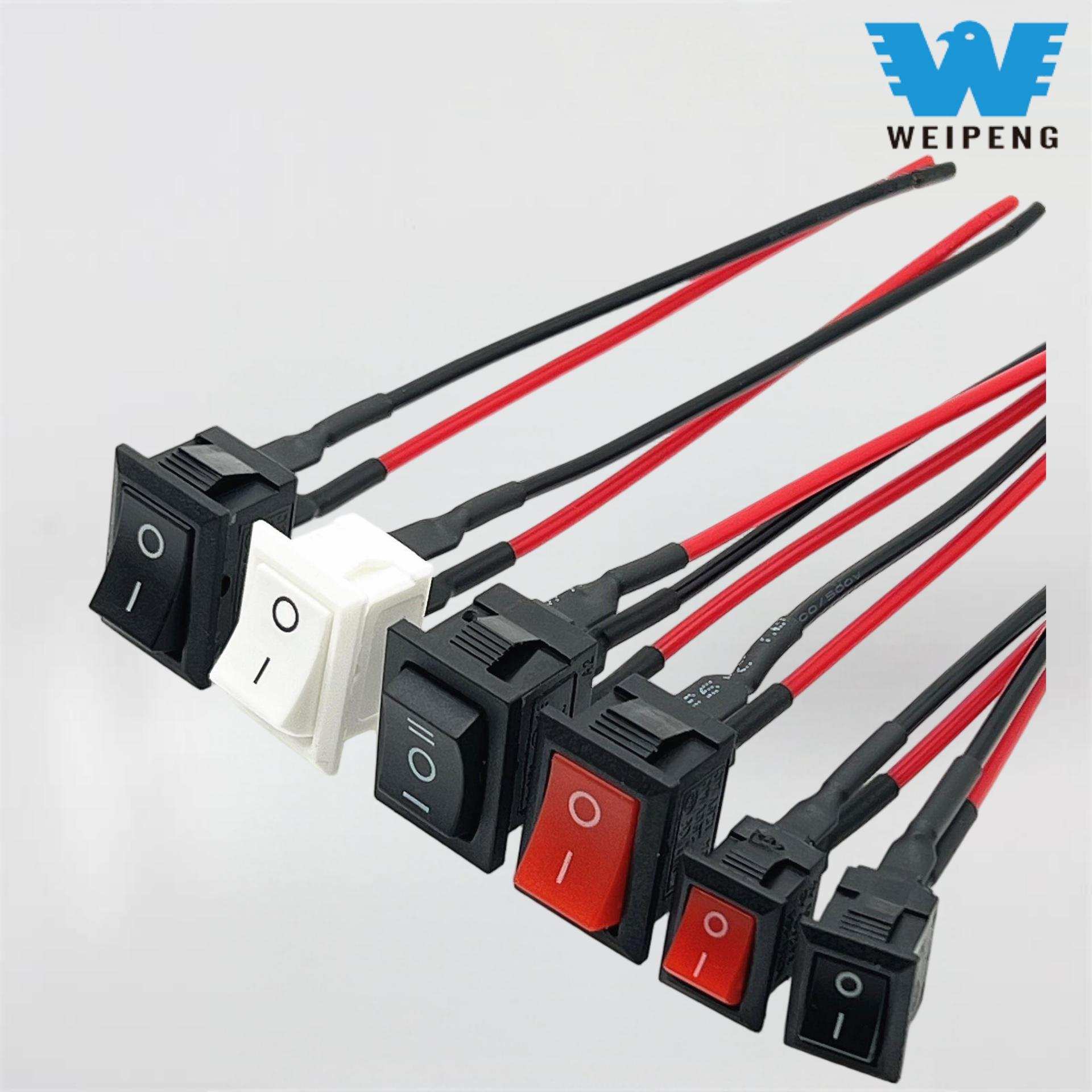

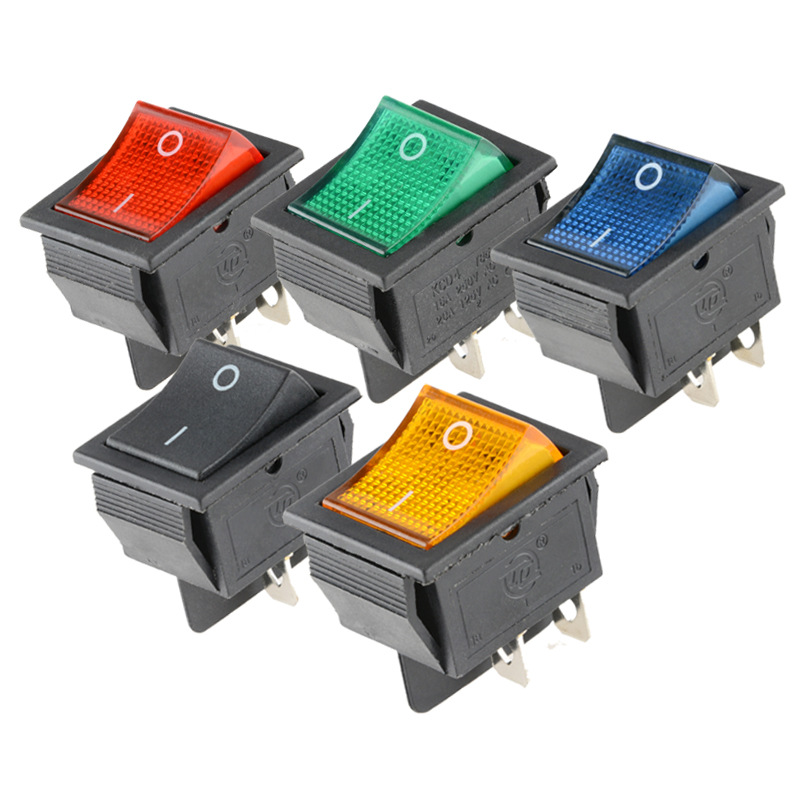

Suis rocker bercahaya berfungsi sebagai sejenis suis hidup/mati yang digabungkan dengan lampu LED atau neon, yang menunjukkan sama ada suis berada dalam kedudukan hidup/hidup atau tidak dengan mudah. Disebabkan penunjuknya, suis rocker jelas kelihatan walaupun dalam panel kawalan yang gelap atau bersepah. Suis rocker bercahaya telah menemui kegunaannya dalam banyak aplikasi dalam kereta, bot, RV, basikal, perkakas rumah, mesin industri, sistem kawalan elektrik, dll.

Ia adalah mungkin untuk menggunakan suis rocker bercahaya dalam kedua-dua litar voltan rendah dan sektor voltan tinggi. Seseorang mungkin menghadapi suis 12V yang digunakan dalam aplikasi automotif serta suis AC 120V untuk digunakan di rumah dan industri. Dalam memilih jenis yang sesuai, voltan sistem, penarafan arus, jenis beban, susunan terminal, saiz suis, dan kawasan pemasangan perlu diwujudkan.

Apa Itu aSuis Rocker Berlampu?

Suis rocker diperbuat daripada amekanisme goyang yang boleh mengaktifkan litar elektrik. Suis rocker ditolak ke kedudukan hidup, dan bekalan kuasa bersambung ke peralatan yang dikuasakan. Selain itu, suis mempunyai LED atau neon terbina dalam untuk menunjukkan kuasa dihidupkan.

Suis boleh menunjukkan sama ada ia menerima kuasa, dihidupkan atau jika terdapat litar lain yang sedang berjalan, bergantung pada reka bentuk dan persediaan peranti. Terdapat beberapa cara yang berbeza untuk menyambungkan suis, bergantung pada jenisnya. Walau bagaimanapun, pastikan anda merujuk arahan pendawaian dan penanda daripada pengilang sebelum memulakan pemasangan.

Jenis Biasa Suis Rocker Berlampu

Suis Rocker Dua Terminal

Suis dua terminal direka untuk beroperasi dalam mod hidup dan mati yang mudah. Secara umumnya, peranti pensuisan jenis ini bersambung dengan kedua-dua litar beban dan bekalan elektrik dan boleh menyalakan LED apabila dihidupkan. Sesetengah jenis LED dipengaruhi oleh kekutuban, jadi sambungan mesti dilakukan seperti yang diterangkan di bawah.

Suis Rocker Tiga Terminal

Reka bentuk tiga terminal dicirikan oleh peruntukan untuk input tenaga elektrik, isyarat boleh tukar dan sambungan untuk pembumian. Akibat mempunyai terminal berasingan untuk sambungan tanah, penunjuk yang sedang dipertimbangkan boleh beroperasi tanpa masalah. Reka bentuk jenis ini sering digunakan dalam kereta dan bot.

Suis Rocker Empat dan Lima Terminal

Suis terminal 4 dan 5 boleh menyediakan pencahayaan bebas, pensuisan dua kutub atau berbilang output. Ia sesuai untuk kepala kawalan yang lebih canggih, walaupun pendawaian yang betul bergantung pada konfigurasi dalaman litar. Oleh itu, rajah yang diberikan perlu diikuti dan bukannya memudahkan proses pendawaian melalui tempat terminal standard.

Konfigurasi SPST, SPDT dan DPDT

Suis SPST mempunyai keupayaan untuk melengkapkan hanya satu litar tunggal dan menukarnya dari hidup ke mati sahaja. Suis SPDT menghidupkan satu input dan berfungsi pada dua output. Suis DPDT beroperasi pada dua litar dan mampu memilih input atau menterbalikkan kekutuban. Suis SPST ialah bentuk suis yang paling biasa digunakan untuk aplikasi biasa, seperti menghidupkan lampu.

Apa Itu aSuis Rocker Berlampu12V Digunakan Untuk?

Suis rocker 12 volt dengan pencahayaan direka untuk digunakan dalam litar elektrik dengan bekalan arus terus (DC) 12 volt. Aplikasi biasa termasuk:

• Lampu automotif dan motosikal
• Bar lampu LED dan lampu kerja
• Kipas penyejuk dan pam air
• Bot dan aksesori RV
• Papan pemuka dan peralatan panel kawalan
• Sistem elektrik berkuasa bateri

Piawaian 12V tidak menetapkan had arus atas untuk suis. Ia boleh dinyatakan, sebagai contoh, bahawa suis boleh beroperasi pada kuasa 12V pada arus 20A. Walau bagaimanapun, semasa memulakan, mesin tertentu seperti motor dan pam mungkin menarik lebih arus. Untuk tujuan ini, geganti yang betul mesti digunakan untuk mengawal arus tinggi atau beban induktif.

Cara Memilih Suis Rocker Berlampu yang Betul

Semak Voltan dan Kadar Arus

Pilih suis yang akan berfungsi dengan betul dengan voltan dan arus litar. Sebagai contoh, suis dengan penarafan 12V DC tidak boleh digunakan untuk litar dengan voltan 120V atau 230V AC. Sebagai tambahan kepada arus operasi biasa, seseorang juga mesti mempertimbangkan arus permulaan atau arus masuk beban.

Pertimbangkan Jenis Beban

Motor elektrik, pam, peranti pemanasan, mentol lampu dan pemacu LED mengenakan beban yang berbeza pada suis. Penarafan yang menganggap hanya beban perintang mungkin tidak digunakan untuk beban induktif seperti motor elektrik. Pemilihan suis mesti dibuat mengikut beban yang perlu mereka kendalikan.

Sahkan Dimensi Pemasangan

Sebelum membuat pesanan, pastikan anda menyemak ukuran potongan panel serta ketebalan panel, kedudukan tab pemegang dan kelegaan dari belakang panel. Suis mungkin masuk ke potongan di hadapan tetapi mungkin masih berlanggar dengan bahagian lain dan pendawaian.

Semak Spesifikasi Penunjuk

Penggunaan kuasa penunjuk LED adalah sangat rendah, jadi ia biasanya digunakan dalam sistem 12V. Pastikan LED mengandungi perintang dalaman dan sahkan sama ada ia mempunyai kekutuban. Menggunakan suis dengan voltan yang berbeza boleh menyebabkan penunjuk tidak berorientasikan dengan betul.

Pertimbangkan Perlindungan Alam Sekitar

Kita harus memilih suis yang mempunyai keupayaan untuk menahan kelembapan dan mencegah karat sekiranya ia akan digunakan di luar rumah, dalam rumah, dalam persekitaran marin, atau dalam persekitaran dengan habuk dan getaran.

Bagaimana Anda Memakai Suis Rocker Berlampu?

Pendawaian suis rocker berlampu melibatkan mengenal pasti spesifikasi suis tertentu, termasuk bilangan terminal dan susun aturnya. Sentiasa potong bekalan kuasa sebelum memulakan kerja dan kenal pasti setiap terminal dengan tepat. Sambungan kepada sesalur kuasa hendaklah dilakukan oleh juruteknik bertauliah sahaja.

Pendawaian 12V Tiga Terminal Biasa

Bekalan positif bercantum -> Kuasa atau terminal input
Output ditukar -> Terminal positif beban
Sistem negatif -> Terminal tanah dan muatan negatif

Elektrik hendaklah tersedia pada beban sebaik sahaja suis dihidupkan, menunjukkan bahawa penunjuk telah dihidupkan. Pautan fius mesti dipasang betul-betul di sebelah bekalan, iaitu bateri. Nilai fius juga mesti sepadan dengan jenis wayar dan spesifikasi litar.

Pendawaian Dua Terminal Biasa

Bekalan positif -> Suis terminal 1
Suis terminal 2 -> Muatkan positif
Muatkan negatif -> Sistem negatif

Apabila suis termasuk LED sensitif kekutuban, adalah penting untuk menyambungkan petunjuk positif dan negatif dengan betul. Sekiranya petunjuk diterbalikkan, LED tidak akan dihidupkan, walaupun pada hakikatnya suis akan berfungsi dengan betul.

Pendawaian dan Pertimbangan Keselamatan

Gunakan wayar yang disertakan dengan penarafan arus yang betul dan gunakan terminal bertebat serta tiub pengecutan haba untuk menjamin bahawa semua sambungan adalah selamat. Jangan halakan wayar berdekatan dengan sudut tajam, sumber haba tinggi atau kawasan yang boleh menyebabkan pergerakan. Untuk kenderaan, periksa bahawa abah-abah pendawaian tidak juga terdedah kepada getaran dan lelasan. Untuk pendawaian marin, pastikan penyambung serta wayar yang digunakan adalah bebas kakisan.

Rocker suis berlampu tidak bertindak sebagai pengganti pemutus litar, tanah yang betul, atau fius. Jika suis menjadi terlalu panas, mencair, bertukar warna, mencetuskan atau mengeluarkan bau hangus, ia hendaklah dimatikan kerana ia mungkin menunjukkan kerosakan elektrik, seperti arus berlebihan, sambungan longgar, sesentuh rosak atau wayar terlalu nipis untuk mengendalikan beban.

BiasaSuis Rocker BerlampuMasalah

Penunjuk Tidak Bercahaya

Beberapa sebab biasa ialah pembalikan kekutuban, kehilangan sambungan tanah, ralat dalam mengenal pasti terminal, atau menggunakan penunjuk yang direka untuk voltan yang berbeza. Bandingkan kerja pemasangan dengan betul dengan gambar rajah pendawaian pengeluar dan sahkan bahawa voltan hadir pada terminal yang betul.

Beban Berfungsi tetapi Penunjuk Tidak

Walaupun sesentuh suis dikendalikan dengan baik, adalah sama pentingnya untuk memeriksa sama ada peranti mempunyai pembumian atau bekalan kuasa yang berasingan. Juga, periksa sama ada unit mempunyai sumber cahaya yang berfungsi secara berasingan daripada yang lain.

Penunjuk Kekal Hidup Apabila Suis Dimatikan

Sesetengah model suis beroperasi dengan cara ia menyala apabila ada kuasa pada inputnya. Tingkah laku ini mungkin biasa untuk peranti tertentu itu. Sebelum menggantikan suis, pastikan anda menyemak litar penunjuk suis.

Penunjuk Berkelip atau Suis Menjadi Panas

Isu seperti sambungan longgar, penurunan voltan, aliran arus tinggi atau beban yang tidak sesuai boleh menyebabkan kelipan dan terlalu panas. Ini harus disiasat dengan memutuskan sambungan litar dan memeriksa penarafan suis, saiz wayar dan cara peranti disambungkan dan dimuatkan. Jika perlu, penggunaan geganti mungkin diperlukan untuk motor, pam atau beban lain yang menarik arus tinggi.

Soalan Lazim

Adakah suis rocker yang menyala memerlukan wayar tanah?

Bukan selalu begini keadaannya. Dengan kes jenis meter dua terminal, mereka menyambung penunjuknya secara dalaman, yang bermaksud bahawa tiada pembumian berasingan diperlukan. Model yang mempunyai tiga terminal hendaklah sentiasa mempunyai titik asasnya sendiri. Sentiasa sahkan terminal dan spesifikasi produk masing-masing.

Bolehkah suis rocker berlampu 12V mengawal lampu LED?

Penegasan ini sah kerana suis mempunyai penarafan yang sepadan dengan voltan sistem, arus operasi yang dinilai dan arus permulaan pemacu LED. Geganti mungkin diperlukan apabila menggunakan bar LED yang lebih besar atau beberapa lekapan.

Bolehkah suis rocker 12V digunakan dengan kuasa isi rumah?

Tidak, suis rocker dinilai untuk 12V DC tidak boleh digunakan dengan sama ada 120V atau 230V AC. Suis AC mesti dinilai untuk voltan AC, arus, jenis beban dan piawaian keselamatan yang berkenaan untuk elektrik isi rumah.

Mengapa suis rocker LED saya bercahaya samar-samar apabila ia dimatikan?

Arus kebocoran kecil dari gizmo atau beban dalam litar menghasilkan cahaya malap. Kadang-kadang, bukannya pengaturan ini, seseorang boleh menggunakan suis atau geganti atau peranti yang berbeza pada sisi beban juga.

Bagaimanakah saya boleh menguji suis rocker?

Untuk menguji kesinambungannya, suis mesti dikeluarkan daripada sumber kuasa dan multimeter ditetapkan kepada mod kesinambungan. Pengendalian suis hendaklah sedemikian rupa sehingga ia mempunyai tindak balas terbuka dan tertutup semasa operasi. Jangan sekali-kali menjalankan ujian kesinambungan pada litar bertenaga.

Suis rocker yang diterangi secukupnya mempunyai spesifikasi voltan, arus, jenis beban, terminal, saiz dan fungsi yang sesuai dengan persekitarannya. Untuk mengaktifkan aksesori 12V kecil, suis SPST adalah pilihan yang sesuai. Sekiranya terdapat motor atau peralatan berat yang terlibat, terdapat keperluan untuk geganti, dan terdapat juga keperluan untuk fius dan wayar yang sesuai dalam sistem elektrik lain.
