Bagaimanakah Suis Rocker 6-Pin Berfungsi?

Anda mungkin telah menjentik satu tanpa berfikir dua kali. Klik pada suis rocker yang memuaskan itu ada di mana-mana—pada pam bah anda, pemanas tempat duduk kereta atau mesin pengisar bangku. Tetapi apabila anda menghidupkan suis lampu standard, anda hanya memutuskan satu wayar. Jadi mengapa aSuis rocker 6-pinperlukan enam serampang logam bersembunyi di bawahnya? Kerana komponen kecil ini bukan sekadar butang hidup/mati. Ia adalah polis trafik kecil. Ia mengawal dua litar bebas serentak, dan dalam beberapa kes, ia menyala untuk memberitahu anda kuasa hidup. Mari buka tudung dan lihat apa sebenarnya yang dilakukan oleh pin tersebut.

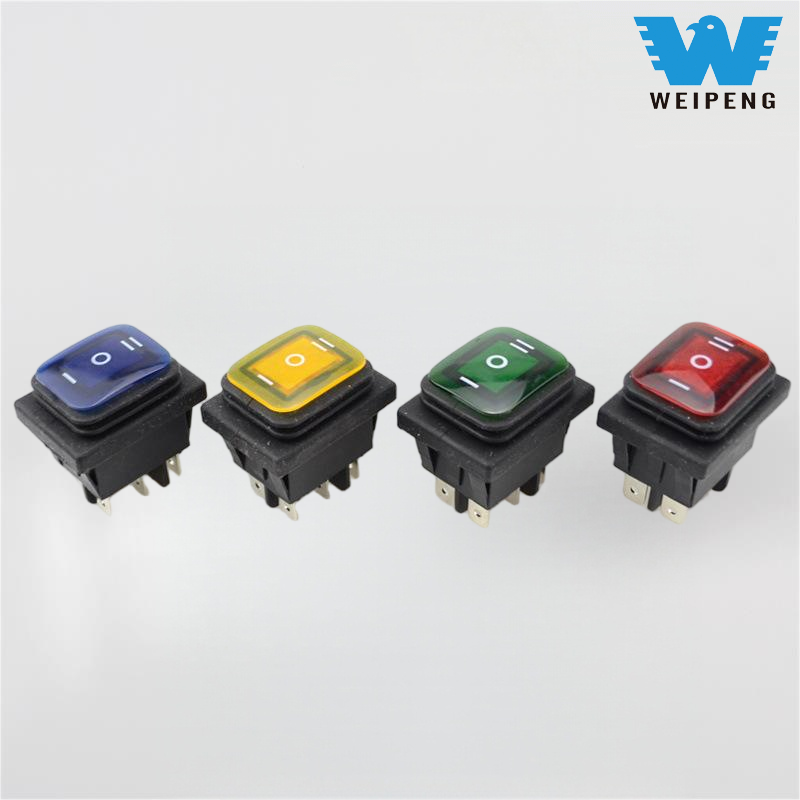

Suis rocker 6-pin ialah suis dua kutub, balingan dua kali (DPDT). Dalam bahasa Inggeris biasa, ini bermakna ia boleh mengawal dua peranti berasingan atau dua fungsi satu peranti secara serentak. Tidak seperti suis 2-pin mudah yang hanya memotong satu wayar, yang ini adalah untuk kerja yang lebih kompleks di mana anda perlu membalikkan motor atau bertukar antara dua sumber kuasa.

Untuk memahami cara ia berfungsi, anda perlu mengetahui susun atur pin. Anda tidak memerlukan ijazah kejuruteraan; hanya fikirkan mereka berdua.

- Pin 1 & 2 (Input): Ini adalah terminal "biasa" anda. Mereka biasanya bersambung ke sumber kuasa utama anda (bateri atau penyesuai dinding).

- Pin 3 & 4 (Set Output 1): Ini bersambung ke peranti pertama atau fungsi pertama (cth., "ke hadapan" pada motor).

- Pin 5 & 6 (Set Output 2): Ini bersambung ke fungsi kedua (cth., "terbalik").

Apa yang Berlaku Apabila Anda Membalikkannya?

Inilah silap mata. Rocker mempunyai jambatan logam di dalamnya yang bergerak apabila anda menekannya.

- Kedudukan 1 (Atas/Hidup A): Jambatan menghubungkan Pin 1 ke Pin 3, dan pada masa yang sama menyambungkan Pin 2 ke Pin 5. Kuasa mengalir ke Fungsi A.

- Kedudukan 2 (Tengah/Mati): Tiada apa-apa yang bersambung. Jambatan itu terletak di neutral. Litar mati.

- Kedudukan 3 (Bawah/Hidup B): Jambatan menghubungkan Pin 1 ke Pin 4 dan Pin 2 ke Pin 6. Kini kuasa mengalir ke Fungsi B.

Sebagai pembeli, anda biasanya hanya memerlukan suis rocker 6-pin untuk dua masalah khusus:

1.  Menterbalikkan Motor DC: Fikirkan win atau lif. Anda perlu menghantar voltan positif satu cara untuk naik, dan membalikkan kekutuban untuk turun. Suis 4-pin tidak boleh melakukan ini dengan selamat, tetapi6-pinreka bentuk mengendalikan "crossover" secara dalaman.

2.  Kawalan Voltan Dwi: Mungkin anda mempunyai peranti yang beroperasi pada 12V dan 24V, atau anda ingin memilih antara "kuasa bateri" dan "kuasa penjana." Suis ini mengasingkan kedua-dua talian.

Isu Ringan (Sakit kepala pembeli biasa)

Banyak suis rocker 6-pin mempunyai LED terbina dalam. Walau bagaimanapun, lampu ini memerlukan laluan tanah. Jika suis anda tidak menyala, jangan anggap ia rosak. Anda mungkin perlu menjalankan wayar pembumian tertentu ke pin "tanah" (selalunya Pin 7 atau terminal berasingan, bergantung pada jenama). Jika anda mengabaikan LED, pensuisan mekanikal masih berfungsi dengan baik.

The Takeaway

Lupakan seketika gambarajah pendawaian kompleks. Hanya ingat: aSuis rocker 6-pinialah dua suis 3-pin berasingan yang dilekatkan ke dalam satu perumah. Ia wujud untuk mengendalikan dua tindakan berbeza (seperti kelajuan tinggi/rendah atau ke hadapan/belakang) menggunakan satu butang. Jika projek anda memerlukan membalikkan motor atau menguruskan dua sumber kuasa, anda akhirnya tahu mengapa suis 2-pin asas tidak akan memotongnya.
